Serveurs

Nous avons choisi 4 Dell PowerEdge R210 identiques.

Pour les 2 premiers :

  • Mémoire totale : 8Go
  • HDD total : 500Go

Pour les 2 autres :

  • Mémoire totale : 4Go
  • HDD total : 320Go

Le serveur ouvert et photographié a le n° de série : 77PBR4J

Description

La boite contient

  • le serveur 1U
  • le cable d'alimentation (attention prise coté mur de type alim informatique 3 broches male - pas une prise de terre standard)
  • Guide de mise en route
  • CD de drivers

Façade avant

  • Bouton Power
  • Prise VGA
  • Bouton Reset
  • 2x USB
  • port express card (petit)
  • lecteur DVD

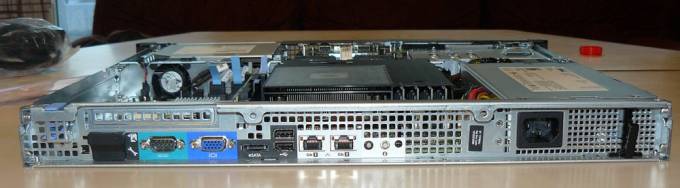

Façade arrière

  • Emplacement extension vide
  • port série
  • port vga
  • connecteur eSATA
  • 2x USB
  • 2x ethernet Gigabit (module noyau Linux bnx2)
  • Bouton reset + led
  • connecteur CMA_jack (audio ?)
  • connecteur Alim standard

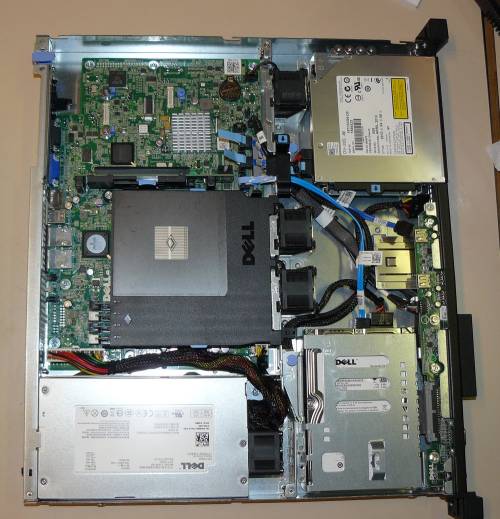

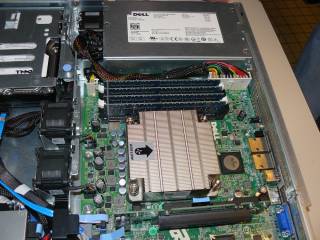

Interne

  • 2x USB
  • 1 connecteur eSATA + son alim

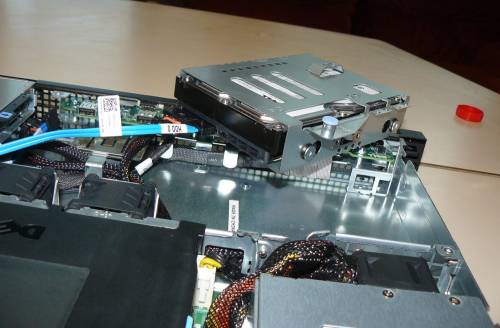

  • 1 HD 500Go SATA dans son rack
  • 1 rack SATA libre sous le lecteur DVD
  • 1 lecteur DVD SATA Teac DV-28S
  • 4x 2Go PC3 - 8500E - 7 - 10 - E0 Hynix
  • 1 CPU Xeon
  • 1 connecteur Riser équerre PCI
  • Carte graphique Matrox G200 8Mo sur CM
  • Alim 250W avec 1 connecteur 24 broches et 1 connecteur 4 broches

Les photos




serveur5.jpg serveur7.jpg
