Réalisation d'un circuit imprimé
L'objectif des travaux pratiques de cet été 2010 est de construire 2 appareils pouvant communiquer par onde radio. La carte a été préparée avec des normes de “branchements” standard, non compatible avec le module radio. La séquence de photos suivantes présente une séance où il s'agissait d'imprimer un circuit qui fait interface entre le module radio et la carte.
Le matériel utilisé au cours de la séance pour fabriquer des cartes est totalement différent de ce qui est utilisé en usine, il s'agit plutôt d'affaires accessible par le public la plupart du temps. Voici le matériel :
Matériel travaillé :
- Papier circuit imprimé composé de 2 couche : cuivre et résine
- Papier photo
Outils :
- 1 ordinateur
- 1 imprimante
- 1 cutter
- 1 règle
- 1 paire de ciseaux
- 1 petite scie
- 1 scotch
- 1 fer à repasser
- 2 serviette
- 2 récipients pour l'utilisation de produits liquides chimiques
- du papier abrasif
- 1 perceuse
- 1 foret 0,6mm pour perceuse
Produits chimiques :
- lessive
- Perchlorure de fer
| 1- Impression du circuit sur papier | 2- Coupe de la carte |
|---|---|
 |  |

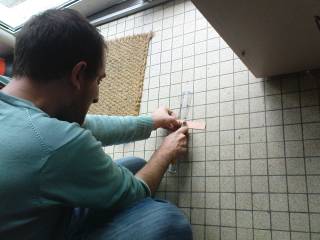

| Le circuit imprimé a été dessiné sur ordinateur à l'aide d'un logiciel CAO (PCB ou EAGLE). Après avoir vérifié la bonne impression sur un papier ordinaire, le dessin a été imprimé sur papier photo. Cette empreinte sur le papier va protéger ainsi le cuivre de la solution chimique. | Découpage du papier circuit imprimé afin d'utiliser une partie dont la taille correspond au dessin : tracer la zone à découper au cutter sur les 2 faces du papier. Utiliser un bord de table pour casser au niveau du tracé ou bien utiliser une scie. |
| 3- Collage papier photo sur carte | 4- Trempage de la carte avec le papier photo collé |
|---|---|
 |  |

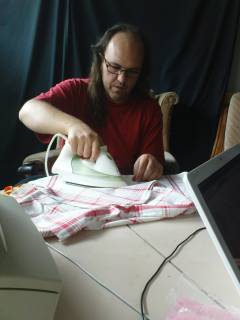

| Tenir à l'aide d'un scotch le papier photo côté plastique contre le papier circuit imprimé, côté cuivre. Placer cet assemblage entre 2 serviettes et le chauffer à l'aide du fer à repasser. Il faut que le dessin colle bien à la feuille cuivrée, mais il faut aussi faire attention à ce que le plastique du papier photo ne fonde pas. | Après un temps de refroidissement du papier cuivré à l'air libre, plonger ce papier dans la solution de lessive et attendre que le papier se décolle. |
| En terme de réglage, le fer a été utilisé en plaçant le curseur sur laine. Chauffer l'assemblage pendant 7 minutes avec les 2 serviettes puis enlever la serviette du dessus et poser le fer pendant 3 minutes directement sur l'assemblage. Il y a sûrement une meilleure solution mais celle-ci est satisfaisante. |
| 5- Décollement du papier partie du papier photo | 6- Vérification du circuit complet |
|---|---|

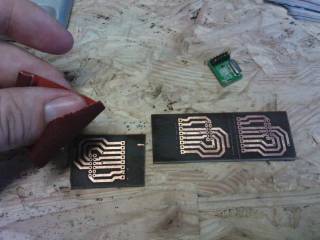

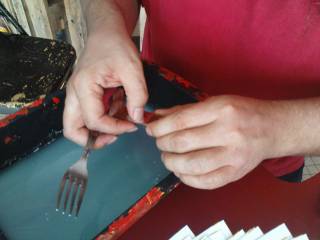

| Enlever ensuite le papier en faisant attention à ce que le dessin reste sur la feuille cuivrée. | Bien vérifier que le circuit n'est pas coupé. Utiliser un feutre noir s'il y a quelques bavures. Si une piste manque fortement, nettoyer la feuille cuivrée et recommencer l'étape précédente. |
| 7- Solution mangeuse de cuivre | 8- Grattage du film protecteur du circuit |
|---|---|

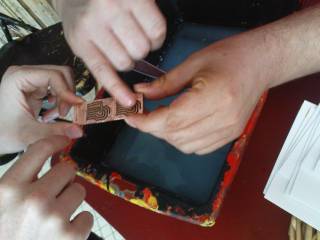

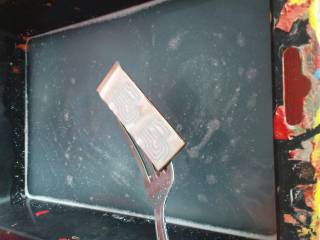

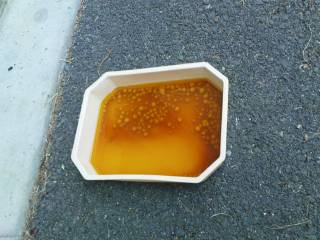

| Plonger ensuite le papier circuit imprimé dans la solution mangeuse de cuivre. Attendre que le cuivre tout autour du dessin soit dissout. | Sortir la lamelle de la solution et enlever le dessin protecteur en ponçant à l'aide du papier abrasif. |
| 9- Perçage | 10- Circuit imprimé |
|---|---|

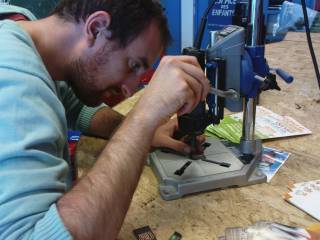

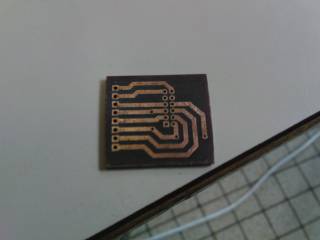

| Percer les trous aux endroits où les broches seront insérés sur le circuit. | Le circuit propre est maintenant prêt à être équipé de composants électroniques. |
| 11- Passage d'un composant |
|---|
| Les trous faits avec le foret choisi peuvent être trop étroits par rapport à la broche. Utiliser dans ce cas un foret de plus grande taille à la main. Le module radio est maintenant prêt à être soudé sur le circuit. |

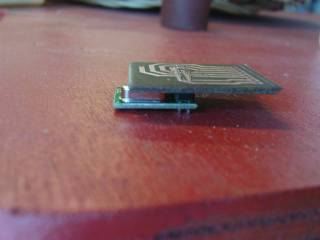

Le résultat
