Le hack des Go Pro Hero 2

Câble de synchronisation des GoPro

Retour à la page principale → Open Path View

Problématique

Nous devons pouvoir lancé la prise de vue sur tout les appareil en “même temps” bien sûr il est impossible de le faire exactement au même moment mais nous devons limiter le décalage entre 2 prises de vues.

Solution

GoPro a sorti un kit 3D, dans lequel on trouve 2 petits boîtiers rouges. Ces boîtiers sont la clé pour synchroniser 2 appareils.

La communauté d'utilisateurs GoPro a examiné de très près le fonctionnement de ces boîtiers pour l'étendre a plus de 2 appareils. Pour cela nous allons tenté de réunir les infos présentes ici.

Nous allons donc reproduire le circuit.

Ressources

Matériel pour les tests

Préparation de l'EEPROM

#if defined(ARDUINO) && ARDUINO >= 100
#include "Arduino.h"
#else
#include "WProgram.h"
#endif
#include <Wire.h>

#define ADDRESS 0x50

void setup()
{
    Wire.begin();

    /* Serial output */
    Serial.begin(9600);
    delay(5000);

    Serial.println("Dumping eeprom first 8 bytes");
    dump();

    Serial.println("Writing to first byte");
    Wire.beginTransmission(ADDRESS);
    Wire.write(0);
    Wire.write((byte)0x05);
    Wire.endTransmission();

    Serial.println("Dumping eeprom first 8 bytes");
    dump();

    Serial.println("Done");
}

void loop() {
}

void dump()
{
    Wire.beginTransmission(ADDRESS);
    Wire.write(0);
    Wire.endTransmission();

   Wire.beginTransmission(ADDRESS);
   Wire.write(0);
   Wire.endTransmission();

   Wire.beginTransmission(ADDRESS);

   Wire.requestFrom(ADDRESS, 8);

   while(Wire.available() < 8) {};

   for (int j=0; j < 8; j++) {
         printInt(Wire.read());
         Serial.print("     ");
   }

   Serial.println();
   Wire.endTransmission();
}

void printInt(int i)
{
  Serial.print("0x");

  if ( i<16 )
    Serial.print("0");

  Serial.print(i, HEX);
}

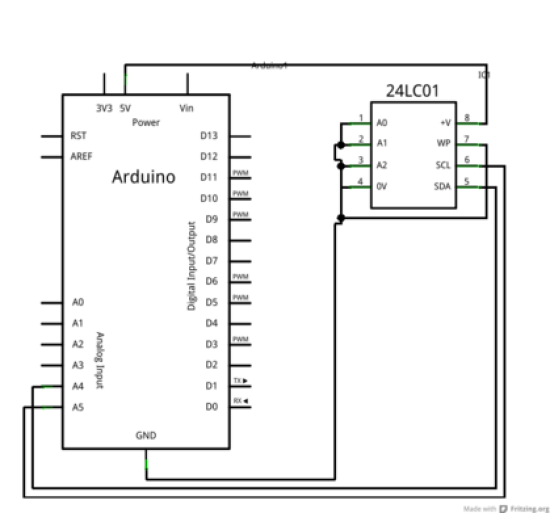

Le montage correspondant :

Fichier Fritzing du schéma

Sources

Hack GoPro Hero 2 : http://mikenz.geek.nz/blog/gopro-hd-hero2-arduino/

La GoPro fonctionnant en 3,3v, il faut éviter d'utiliser une tension de 5v, afin d'éviter l'utilisation d'un convertisseur nous utilisons un Arduino Pro Mini 3,3 v.

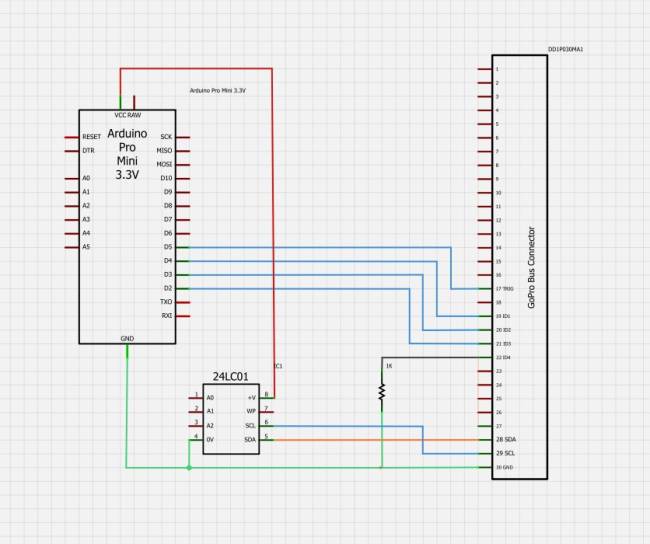

Contrôle d'une GoPro par un Arduino

Code Arduino contrôlant 6 GoPro

//GoPro Arduino control
#define GOPRO_TRIG      2
#define GOPRO_ID1       {7,8,9,10,11,12}
#define GOPRO_ID2       3
#define GOPRO_ID3       4
#define POW_MOD_1       13
#define POW_MOD_2       6
#define TIME_OUT        2000

void GoPro_powerOn(){            //turn GoPro on
    digitalWrite(POW_MOD_1, LOW);
    digitalWrite(POW_MOD_2, LOW);

    delay(350);
    digitalWrite(POW_MOD_1, HIGH);
    digitalWrite(POW_MOD_2, HIGH);
    delay(4500); //Booting time
    Serial.println("ON");
}

void GoPro_setMode(){            //turn GoPro in photo mode
    digitalWrite(POW_MOD_1, LOW);
    digitalWrite(POW_MOD_2, LOW);

    delay(350);
    digitalWrite(POW_MOD_1, HIGH);
    digitalWrite(POW_MOD_2, HIGH);
    delay(350); //Security time
    Serial.println("PHOTO_MODE");
}


void GoPro_powerOff(){          //turn GoPro off
    digitalWrite(POW_MOD_1, LOW);
    digitalWrite(POW_MOD_2, LOW);
    delay(3000);
    digitalWrite(POW_MOD_1, HIGH);
    digitalWrite(POW_MOD_2, HIGH);
    Serial.println("OFF");
}


void GoPro_takePic(){                //take picture

    int pinList[] = GOPRO_ID1; //get the pin list
    int start_n[6];            //list of pin initial stat
    for (int i = 0;i<6;i++){
      start_n[i] = digitalRead(pinList[i]);
    }

    digitalWrite(GOPRO_ID2, LOW);
    delayMicroseconds(340);
    digitalWrite(GOPRO_ID2, HIGH);
    Serial.println("ID2");
    unsigned long time = millis();
    bool notOkList[6];
    int notOk = 1;            //check if all statu are differente == ready
    while (notOk==1){
     notOk = 0;
     for (int i = 0;i<6;i++){
        if(digitalRead(pinList[i]) == start_n[i]){
          notOk = 1;
          notOkList[i]=1;
        }
        else{
          notOkList[i]=0;
        }
        if( (millis()-time)>=TIME_OUT){
          Serial.println("ERROR");
          for (int i = 0;i<6;i++){Serial.print(notOkList[i]);}
          Serial.println("");
          notOk = -1;
          break;
        }
      }
    }
    Serial.println("ID1s");
    digitalWrite(GOPRO_TRIG, LOW); //take pic
    delayMicroseconds(340);
    digitalWrite(GOPRO_TRIG, HIGH);
    Serial.println("TAKEN");
}

void setup() {
    // Serial output
//    Serial.begin(38400);

    pinMode(POW_MOD_1, OUTPUT);
    digitalWrite(POW_MOD_1, LOW);

    pinMode(POW_MOD_2, OUTPUT);
    digitalWrite(POW_MOD_2, LOW);

    Serial.begin(9600);
    Serial.println("OFF");

    int pinList[] = GOPRO_ID1;  //init all ID1
    for (int i = 0;i<=6;i++){
      pinMode(pinList[i], INPUT);
    }


    pinMode(GOPRO_ID2, OUTPUT);
    pinMode(GOPRO_ID3, OUTPUT);
    pinMode(GOPRO_TRIG, OUTPUT);
    // 1 photo taken

    // Set output lines to their default state
    digitalWrite(GOPRO_TRIG, HIGH);
    digitalWrite(GOPRO_ID2, HIGH);
    digitalWrite(GOPRO_ID3, LOW);

/*    Serial.println("press any key once the camera is in photo mode");
    while (Serial.available() == 0) {}
    Serial.read();
*/
    // ID3 High to say we are going to control the camera, set this low when finished controlling the camera
    digitalWrite(GOPRO_ID3, HIGH); //May take a photo

    delay(1500);
//    Serial.println("Begining to take photos");

}

void loop() {

  int availableData = 0;
  char lastChar;
  if (Serial.available()>0){
    availableData = Serial.available();
    for (int i = 0; i<availableData;i++){
      lastChar = Serial.read();
    }
    if (lastChar == 'I'){
      GoPro_powerOn();
    }
    else if(lastChar == 'O'){
      GoPro_powerOff();
    }
    else if(lastChar == 'T'){
      GoPro_takePic();
    }
    else if(lastChar == 'M'){
      GoPro_setMode();
    }
    else{
      Serial.println("Error");
    }
  }

}
