Module RTC

Pour notre belle raspberry Pi, nous avons besoin d'un module RTC (Real Time Clock). Il nous permettra d'avoir la date et l'heure exactes sur les photos.

Modèle utilisé : http://www.banggood.com/RTC-Real-Time-Clock-Module-For-Raspberry-Pi-p-965976.html

Pour communiquer avec notre rpi, on utilisera une liaison i2c.
Source : http://thepihut.com/blogs/raspberry-pi-tutorials/17209332-adding-a-real-time-clock-to-your-raspberry-pi

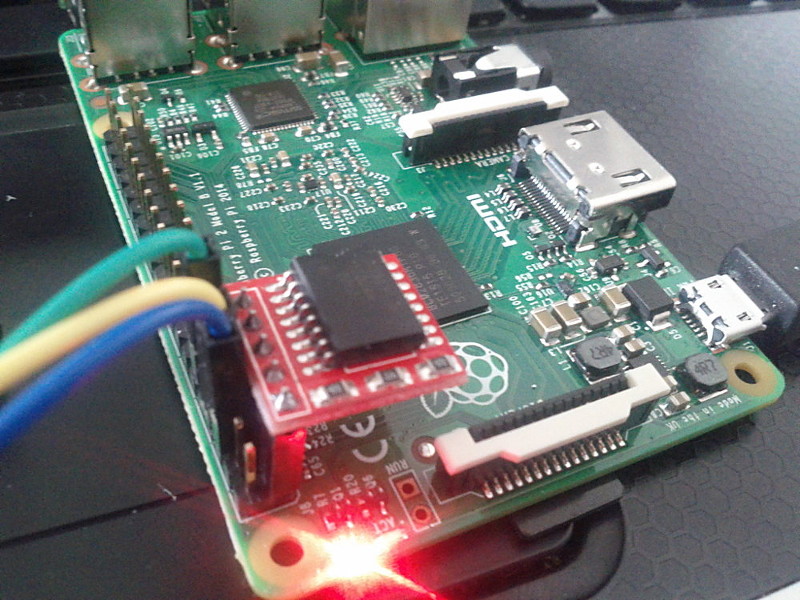

Le branchement :

On utilise les pins suivantes :

1 : 3,3v
2 : GPIO2
5 : GPIO3
7 : GPIO4
9 : GND

On se connecte en ssh ou même en liaison série sur la rpi et on va exécuter les commandes suivantes :

sudo i2cdetect -y 1

Si en retour vous avez i2cdetect command not found, pas de panic il suffit d'installer le paquet manquant :

sudo apt-get update
sudo apt-get install i2c-tools

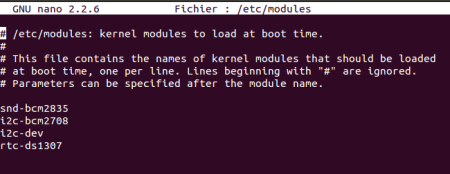

Editez le fichier nano /etc/modules et rajouter cette ligne : i2c-dev Et faire un petit reboot.

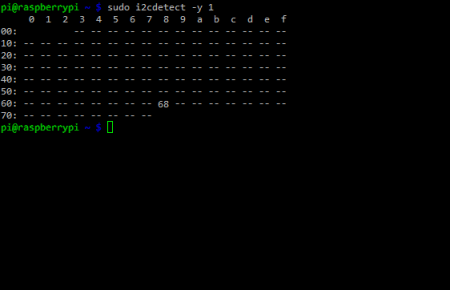

La commande sudo i2cdetect -y 1 doit nous retourner ceci :

68 correspond à l'adresse i2c du circuit rtc DS1307.

On charge le module :

sudo modprobe rtc-ds1307

On avons besoin d'être super utilisateur :

sudo bash

Pour une Rev.2 Pi ou supérieure :

echo ds1307 0x68 > /sys/class/i2c-adapter/i2c-1/new_device

Rev.1 Pi :

 echo ds1307 0x68 > /sys/class/i2c-adapter/i2c-0/new_device


On tape exit pour ne plus être root

exit

On vérifie la date, l'heure :

hwclock -r


On peut se connecter à internet par exemple, il nous donnera la bonne date:

date

Si la date est bien réglée, il faut la sauvegarder dans le module rtc :

sudo hwclock -w

On vérifie :

sudo hwclock -r

Vous l'avez surement deviné r : read et w : write.

Nous devrons charger le module rtc-ds1307. Editons le fichier sudo nano /etc/modules et ajoutons la ligne rtc-ds1307.

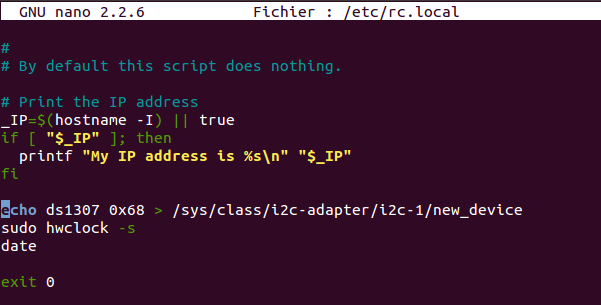

Activation au démarrage. Nous éditons le fichier : sudo nano /etc/rc.local et on rajoutes les lignes suivantes :

echo ds1307 0x68 > /sys/class/i2c-adapter/i2c-1/new_device
sudo hwclock -s
dat

Si vous avez une Rev 1 Pi, vous replacez i2c-1 par i2c-0.

Vous débranchez votre raspberry du réseau, et vous l'éteignez. Lors du prochain démarrage, la commande date doit lire les données sauvegardées dans votre module RTC :)
